Utiliser le port 3 pour rester en mode usb et contrôler un rack ou un autre clavier connecté en midi ou faire contrôler le XF par un autre clavier :

Série XF > Driver > Driver USB
Généralités :

Le driver USB-midi Yamaha permet à votre clavier de communiquer avec votre ordinateur en transmission et réception des données lorsqu’il est en mode « USB ».
Le Motif XF peut communiquer en midi vers d’autres claviers ou rack ou recevoir des données via les prises midi in/out de type « din »  5 broches lorsqu’il est en mode « MIDI».
La sélection du réglage midi ou usb se réalise dans utility, F5 Control, Sf2 midi, midi interface in/out.
De part ces deux réglages, vous pouvez penser qu’il n’est pas possible d’être en mode USB et de pouvoir envoyer/recevoir des données vers/d’un autre clavier/rack en même temps.
C’est pourtant possible, via le port usb 3 qui sert de relais et qui permet de travailler en connexion usb avec votre ordinateur, et en même temps de contrôler un clavier/rack ou de jouer depuis un autre clavier.

Nous allons aborder les divers réglages possibles dans ce didacticiel à partir de trois différents exemples :
-Studio Manager Yamaha.
-XF Tools de John Melas.
- Cubase.

Utility, F5 Control, SF2 Midi : mode USB :

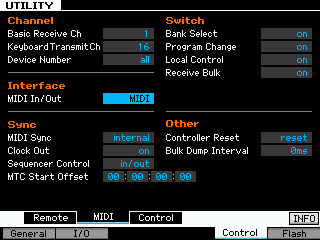

Utility, F5 Control, SF2 Midi : mode Midi :
Studio Manager Yamaha :

Commençons par un cas simple, vous souhaitez reste en mode usb  avec votre ordinateur allumé et utiliser un clavier ou rack connecté, pas besoin de logiciel séquenceur, vous utilisez par exemple un lecteur de sample sur ordinateur et votre Motif XF et un autre clavier connecté lui via les prises midi in/out de votre Motif XF. La solution la plus simple est d’ouvrir Studio Manager, le logiciel de gestion d’interface gratuit de Yamaha, voyons maintenant les réglages.

Contrôler un clavier/rack depuis le Motif XF

Dans studio Manager, allez dans File > Setup > Onglet Midi Settings.
Sélectionnez  dans les midi ports en input et output ports,  les ports 1, 3 et 4 :

Yamaha Motif XF-1, Yamaha [Motif XF].
Yamaha Motif XF-3.
Yamaha Motif XF-4.

Les ports 1 et 4 servent à la communication Motif XF/Editeur.
Le port 3 sert de relai entre l’usb et les prises Midi in/out Din
5 broches situées à l’arrière du Motif XF.

Cochez en dessous la case « Midi Thru »
Pour contrôler un clavier ou un rack :
Sélectionnez à gauche comme port d’entrée :
Yamaha Motif XF-1, Yamaha [Motif XF].
Sélectionnez à droite comme port de sortie :
Yamaha Motif XF-3.
Cliquez sur « Apply » puis « Ok ».



De retour sur le Workspace, en haut à gauche, pour Midi Thru Ch, laissez « Original » pour contrôler sur le port général du Motif XF en mode voice et performance et contrôler en modes song/pattern sur le canal midi de votre choix.

Vous pouvez choisir un canal midi spécifique de 1 à 16, mais dans ce cas, le midi thru ne sera actif que sur ce canal, en modes song/pattern, vous n’aurez accès qu’a ce canal pour la communication externe.
Cela peut être pratique si vous avez un canal midi spécifique sur le clavier ou rack connecté au Motif XF, mais ça n’est pas le bon réglage pour un contrôle multichannel.

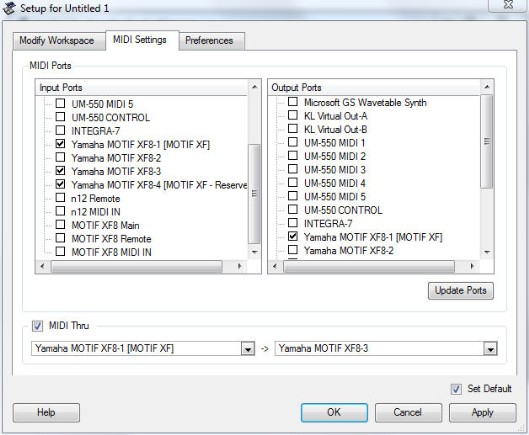

Studio manager réglages pour le contrôle d'un clavier /rack connecté en midi au Motif XF :

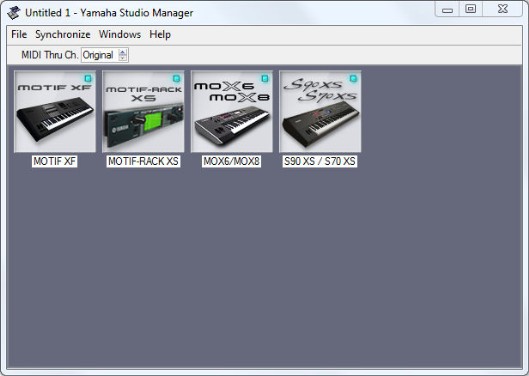

Studio manager réglage Midi Thru Ch sur "original" pour utiliser le mode song/pattern et leurs divers canaux midi à votre guise:

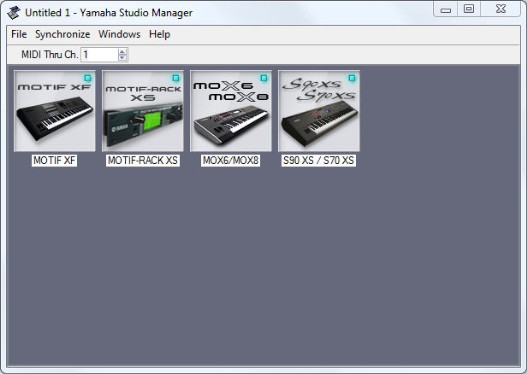

Studio manager réglage Midi Thru Ch sur le canal midi de votre choix pour ne contrôler qu'un canal midi spécifique dans tous les modes de jeu :

Contrôler le Motif XF depuis un autre clavier

Dans studio Manager, allez dans File > Setup > Onglet Midi Settings.
Sélectionnez  dans les midi ports en input et output ports,  les ports 1, 3 et 4 :

Yamaha Motif XF-1, Yamaha [Motif XF].
Yamaha Motif XF-3.
Yamaha Motif XF-4.

Cochez en dessous la case « Midi Thru »
Sélectionnez à gauche comme port d’entrée :
Yamaha Motif XF-3.
Sélectionnez à droite comme port de sortie :
Yamaha Motif XF-1, Yamaha [Motif XF].
Cliquez sur « Apply » puis « Ok ».
De retour sur le Workspace, en haut à gauche, pour Midi Thru Ch, laissez « Original » pour contrôler sur le port général du Motif XF en mode voice et performance et contrôler en modes song/pattern sur le canal midi de votre choix.
Vous pouvez choisir un canal midi spécifique de 1 à 16, mais dans ce cas, le midi thru ne sera actif que sur ce canal, en modes song/pattern, vous n’aurez accès qu’a ce canal pour la communication vers le Motif XF.

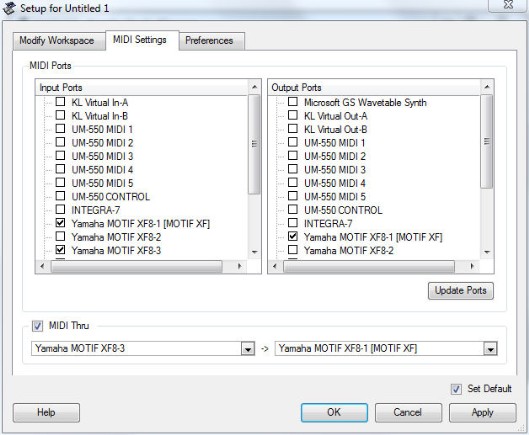

Studio manager réglages pour le contrôle le Motif XF depuis un autre clavier :
Conclusion Studio Manager

Studio Manager vous permet de travailler en usb et en midi sans avoir un logiciel séquenceur ouvert, il vous permet de pouvoir sélectionner un canal midi dédié, mais nécessite de changer de réglage si vous souhaiter émettre/recevoir.

XF Tools John Melas :

Continuons,  vous souhaitez reste en mode usb  avec votre ordinateur allumé et utiliser un clavier ou rack connecté, pas besoin de logiciel séquenceur, vous utilisez les XF Tools de John Melas (Total Librarian, Voice Editor  …)  avec votre Motif XF et un autre clavier connecté lui via les prises midi in/out de votre Motif XF.
Vous pouvez utiliser les XF Tools pour organiser/éditer vos voices/performances/masters … en conjugaison avec le son d’un rack ou clavier externe contrôlé depuis le Motif XF, ou gérer les sons du XF en cours d’éditions avec les Xf Tools via un autre clavier.

XF Tools

Dans le Total Librarian, allez dans Setup, Midi setup,

Dans la partie Motif Xf Setup,  mettez en midi in et midi out :

Yamaha Motif XF-1

Dans la partie Motif XF Secondary Ports,  mettez en midi in et midi out :

Yamaha Motif XF-4

Dans la partie Auxiliary Ports,  mettez en midi in et midi out :

Yamaha Motif XF-3

Cliquez sur « Ok ».

Vous pouvez maintenant utiliser les connexion midi in/out Din 5 broches à votre guise.

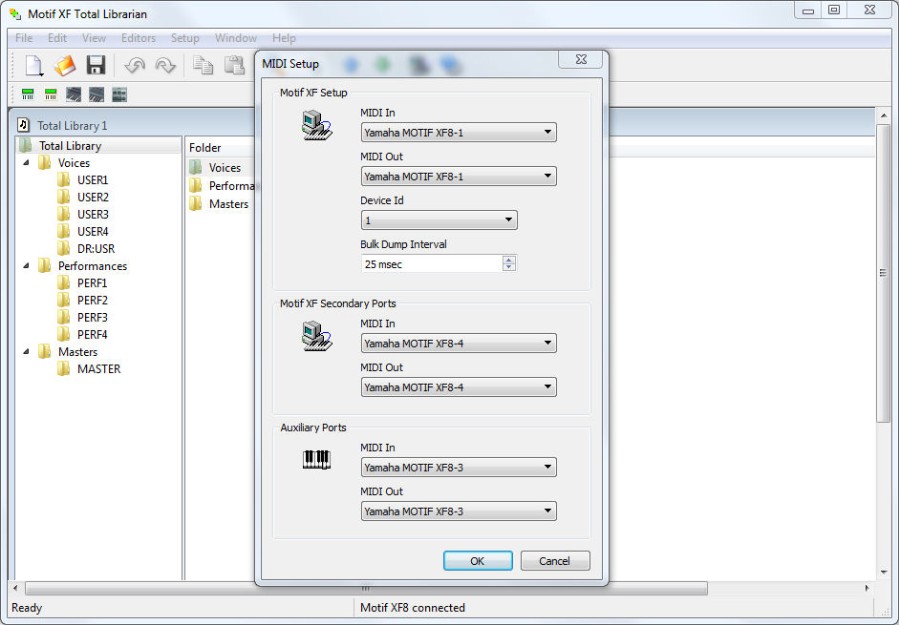

Xf Tools réglages émission/réception :
Conclusion XF Tools

Les Xf Tools vous permettent de travailler en usb et en midi sans avoir un logiciel séquenceur ouvert, ils ne vous permettent pas  de pouvoir sélectionner un canal midi dédié, mais n’ont pas nécessité de changer de réglage si vous souhaiter émettre/recevoir.
Par contre vous devez effectuer ces réglages dans chaque logiciel des XF Tools.

Cubase Steinberg :

Terminons ce didacticiel avec Cubase, les réglages indiqués ici sont à gérer à l’identique pour tout autre logiciel séquenceur.

Contrôler un clavier/rack depuis le Motif XF

Ouvrez un projet Cubase, sur une piste midi, dans l’Inspector mettez en port d’entrée midi « Yamaha Motif XF-1 », en port de sortie « Yamaha Motif XF-3 », choisissez le canal midi de contrôle du clavier/rack et le tour est joué.

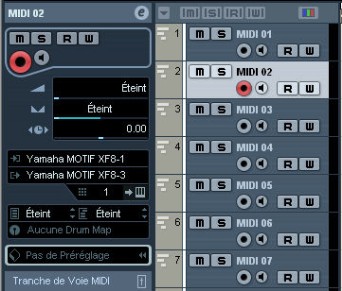

Cubase : contrôler un clavier/rack depuis le Motif XF :
Contrôler le Motif XF depuis un autre clavier

Ouvrez un projet Cubase, sur une piste midi, dans l’Inspector mettez en port d’entrée midi « Yamaha Motif Xf-3 », en port de sortie « Yamaha Motif Xf-1 », choisissez le canal midi de contrôle du Motif XF et le tour est joué.

Cubase : contrôler le Motif XF depuis un autre clavier :
Conclusion Cubase

Cubase est certainement la solution la plus flexible, très rapide à configurer, chaque piste peut avoir sa configuration, vous avez donc des choix multiples émission/réception avec sélection de canaux midi individuelle, vous pouvez faire un modèle prêt à l’usage même si ce n’est pas pour enregistrer dans cubase.
Cela fonctionne à l’identique pour tout logiciel séquenceur qui permet les réglages de ports d’entrée/sortie/canal midi.

Conclusion globale

A vous de choisir le logiciel qui vous satisfait pleinement dans ses fonctions et selon vos besoins/usages.
Attention ceci n’est valide que lorsque vous travaillez avec l’ordinateur en fonction.
Si l’ordinateur est à l’arrêt, vous devez impérativement dans Utility, F5 Control, Sf2 midi revenir sur le réglage « Midi ».
